電機座和傳動座
說明：產品資料pdf+cad+3d等圖紙請聯系客服索取，謝謝！

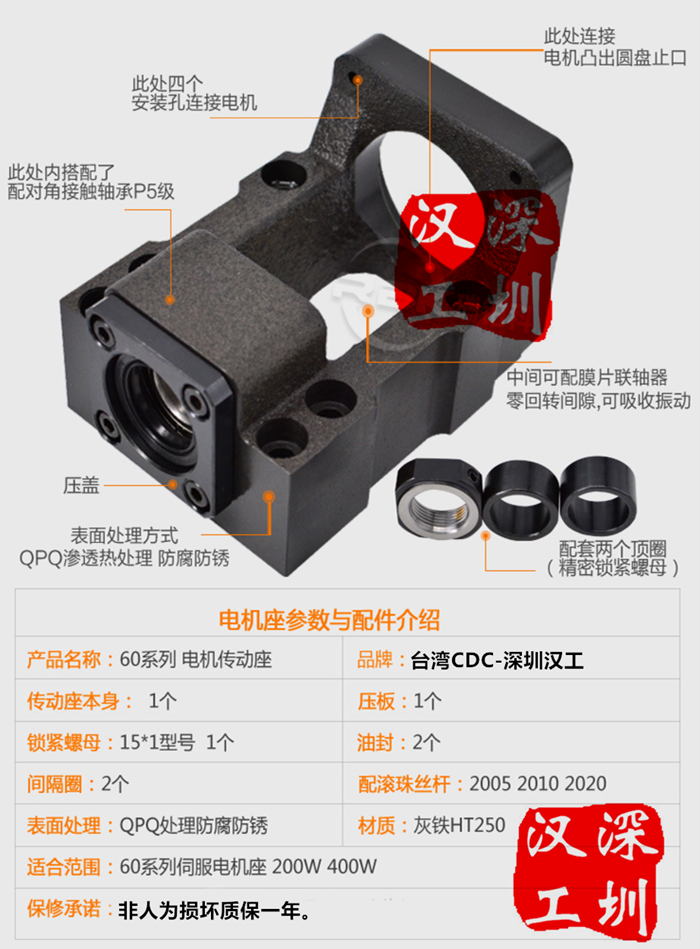

電機座和傳動座特點介紹
1、簡便的安裝：搭載了標準支撐和固定單元，可以使用連接件輕松安裝電機。
2、高精密性：滾珠絲桿和馬達的安裝部是一體，此結構能有效減少兩軸之間的誤差。
3、高定位精度：連接件內部搭載滾珠絲桿專用支撐座（內含徑角接觸配對軸承），有效控制絲桿軸向擺動。
4、高剛性：連接件材料采用優質中碳鋼加工出來，抗沖擊力強，耐用。
5、加工精度：同心度的偏差在正負0.01，端面的垂直度在0.01。螺母沿絲杠作軸向運動，帶動工作臺。這種傳動方式一般用于長絲杠機床，以防止絲杠因剛度不足而振動變形。
電機座如何安裝說明介紹
1、電機座與電機相年輕時有預留的安裝孔和凹臺，因此訂購對最好能提供電機型號或尺寸。
2、電機座與絲杠支撐連接時有和傳動座相對應的絲杠支撐座可以選擇！
3、電機軸與滾珠絲杠軸連接時需要采用聯軸器。
電機座的廣泛用途
電機座是數控機床拖動環節中重要的零部件之一，使用數量大， 屬于小箱體類零件，主要作用是聯接伺服拖動電機和滾珠絲桿，因此對該零件的制造精度，加工效率的要求都很高，安裝軸承處孔的大小為62H7，該孔對電機安裝面垂直要求不大于0.01，壓蓋的安 蒙面裝軸承孔中心的跳動不大于0.01：電機止口大小為甲110h7, 其中心線對軸承座處中心線同軸度要求不大于中0.02，電機的安裝 面對電機上口中心線的跳動要求不大于0.01。
電機座把傳統的連接方式改為一體化，精度更高，安裝更易，更加美觀。傳統連接方式一般是支撐座，電機支架，聯軸器組成，須要花大量時間調試中心高，偏心量，調試不當會導致絲桿斷軸或聯軸器斷裂。
電機座安裝實例
